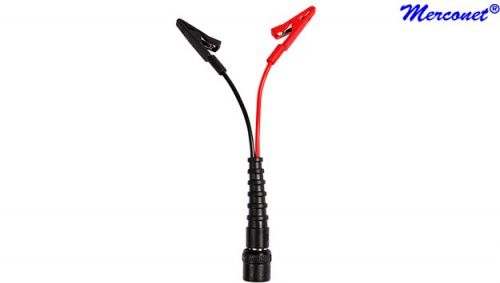

ANL7 Kabel BNC m naar krokodilbek TK02
ANL8 Tas TK02
Nederlandstalige gebruiksaanwijzing

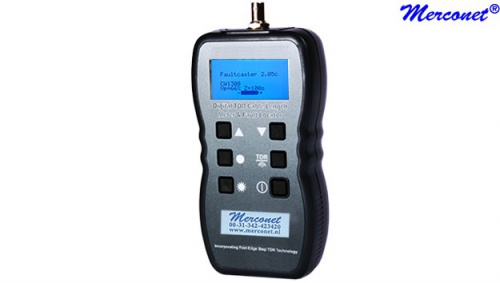

Numerieke TDR 2KM TK02
Detail
De TK02 wordt gebruikt in het magazijn voor de lengte van kabelhaspels. En voor kabelbreuken of kortsluitingen in gebouwen en boven en ondergrondse kabels. Dit apparaat is eenvoudig in gebruik en met een hand te bedienen. Om de kabellengte te meten, hoeft alleen het juiste kabeltype geselecteerd te worden in het menu. De bibliotheek beschikt over de 39 meest voorkomende kabelsoorten. Het is ook mogelijk om met de hand een kabel in te stellen. De resultaten worden direct op het numerieke LCD-scherm weergegeven. De laatste instelling wordt bewaard en verschijnt bij het opnieuw aanschakelen. Meet lengte tot open of kortgesloten einde van computer, energie, coaxiale en telecom kabels. De ingebouwde toongenerator is compatibel met al onze aderzoekers.
Kenmerk
- Meet lengte van computer-, energie-, coaxiale en telecom kabels
- Meet lengte tot een open einde, breuk of kortsluiting
- Voorzien van 39 presets
- Numerieke TDR
- Beschikt over een generator voor aderzoeken
Specificatie
| Meetbereik: | Coaxial: @ Vp=70% 2km; Energie Computer Telecom: 750 m |
| Identificatie: | Open einden, Kortsluitingen en breuken |
| Bibliotheek standaarden: | Appletalk Belden 8102 Belden 9933 BT2002 CAT5 STP CAT 5 UTP Coax Air 50 Coax Air 75 Coax A/S 50 Coax A/S 75 Coax Foam PE 50 Coax Foam PE 75 Coax Solid PE 50 Coax Solid PE 75CW1308 Ethernet 9880 Ethernet 9901 Ethernet 9903 Ethernet 9907 IBM 1/2A/6 IBM Type 3 IBM Type 9 Mains BS6500 Multicore PVC RG6/U RG58 (8219) RG58 C/U RG59 B/U RG62 A/U T/Pair Jelly PE T/Pair PE T/Pair PTFE T/Pair PVC T/Pair Paper 72nF T/Pair Paper 83nF Twinax 78 Twinax 100 URM70 Coax URM76 Coax |
| Bibliotheek : | 39 presets |
| Waarschuwing maximaal Voltage: | >10 Volt AC/DC |
| Waarschuwing signaal: | Auditief en visueel |
| Resolutie: | 0,1 m < 100 m en 1 m > 100 m |
| Nauwkeurigheid: | +/- 2% Gebaseerd op homogene (Coax) kabel en correct ingestelde VOP |
| Uitgangs pulshoogte: | 5 Volt peak-peak open circuit |
| Uitgangs puls: | Nanoseconden auto step |
| Uitgangsimpedantie: | 50, 75 en 100 Ohm automatisch |
| Calibratie NVP VOP: | Selecterbaar |
| NVP VOP: | 0 tot 99% |
| Lengte weergave: | Meters of Feet |
| Beeldscherm: | Nummeriek LCD display 2 regels 16 digits |
| Voeding: | 4 x AA 1,5 Volt batterijen |
| Batterijduur: | 2.000 testen 100 uur continue +/- 2% |
| Batterij indicatie: | 0 tot 100% |
| Automatisch uitschakelen: | 4 minuten |
| Zoeker signaal voor aderzoeker: | Ja compatibel Merconet 9001 |
| Zoeker signaal frequentie: | Varieert tussen 810 tot 1.100 Hertz |
| Opslag temperatuur: | -20°C tot 70°C |
| Bedrijfs temperatuur: | 0°C tot 40°C |
| Water, stof en vocht bestendigheid: | IP54 |
| Afmetingen: | Lengte: 165 mm |
| Breedte: 90 mm | |
| Hoogte: 37 mm | |
| Gewicht: | 350 gram |
| Certificatie: | ISO9001, IEC61010-1, EN 60950, EMC BS/EN 61326-1, IP54 |
| Goedkeuring: | CE, RoHS en WEEE |
Prijs
361,79 € (299,00 € excl. btw) stuk
