ATX2 Netwerk & Fiber tester

De combi tester ATX2 meet Ethernet en Fiber bekabeling. Zoek de UTP/STP aansluiting zoals contactdoos, switch en patchpaneel. En bij Fiber de juiste pig tails of aansluiting op het patch paneel. Uitgebreide ethernet test met lengte, split pair, locatie van fout aan begin, midden of uiteinde. Bedradings fouten worden getoond aan beider uiteinden. Ook connector krimp fouten worden gevonden. Een OPM voor het nauwkeurig meten van het vermogen of optisch verlies. En met de VFL een indicatie van beschadigde cladding, las of verlies bij connectoren. De kabeltracer heeft auditief en LED niveau indicatie. Meet voltage en vermogen van POE. Lengte meter voor UTP/STP, COAX, Alarm en TEL kabel tot 600 meter. Met switch poort flash en TCP IP indicatie. Detecteert ook AC 50Hz draadloos.
Inzetbaar voor een breed toepassingsgebied:
Passief Netwerk ethernet
- Aderzoeken
- Adercontrole
- Bedradingtester 1-8 en Afscherming
- Lengtemeter per paar Kortgesloten & Open
- Split pair test
- Far end & Near end fail
- Continue test
- Patchkabel
- Optie Werkpleknummering (Met loopback & werkplekadapter)
Passief Netwerk Fiber
- Locatie aansluiting
- Demping
- Optical Loss
- Beschadiging glading
- Slechte las
- Slechte connector
Actief netwerk
- Dataherkenner TCP/IP
- PoE indicatie
- Switch test 100mb 1GB
- Switch LED flash
Algemeen
- Zaklantaarn in remote & main
- Uw klant en U krijgen geen virussen

Bestemd:
Voor de werkzaamheden aan Ethernet & Fiber:
- TCP/IP netwerken
- LAN & WAN
- Industriële automatisering
- Computer
- Offshore
- MKB
- Data centers
- Aanleggen van bekabeling
- Installatie netwerk
- Onderhoud
- Reparatie
- Systeembeheer
- Testen voor certificeren
- Telecom
- Alarm
- Zonnepanelen
- Airconditioning
- Boten
- Brandbeveiliging
- Luchtvaart
- Machine fabrikanten
- Medische apparatuur
- Verwarming
- Regelsystemen
- Ruimtevaart

Wat levert deze ATX2 op:
Een lage investering voor een set die het volgende levert:
- Kosten reductie
- Hoge kwaliteit
- Breed inzetbaar
- Eenvoudig in bediening
- Snel operationeel
- Tijdbesparend

• Kabelzoeker ontvanger:
  - Auditief en Visueel LED sterkte signaal
  - Filter 50HZ valse signalen en Ruis
  - Geïsoleerde punt
  - Extra selectief voor muur of grotere afstand
  - 1-8 indicatie
  - Shield indicatie
  - 100mbps 1000mbps indicatie
  - Kabel type indicatie
  - LED zaklantaarn
• Kabelzoeker generator:
  - Secundaire code digitaal
  - Modulatie: UTP of STP kabel
• Zoekt op: UTP/STP, TEL, ALARM, COAX en Elektra.
• Detecteert: Continuïteit, volgorde 1-8, kortsluiting, onderbreking, twisting, afscherming.
• Locatie fout: Near end, Middle of Far end.
• Detecteert connector krimp fouten door eenzijdige meting.
• Toont kabelmap met meerdere gelijktijdige fouten.
• Aan beider uiteinde wordt meetresultaat getoond.
• Remote nummer indicatie: 1 tot 255 (optie).
• Switch Flash: LED knippert in herkenbaar ritme op poort switch.

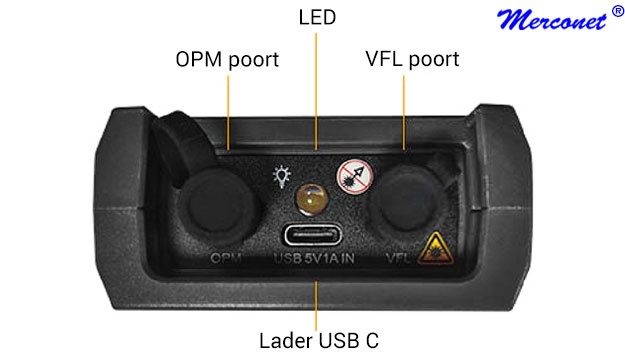

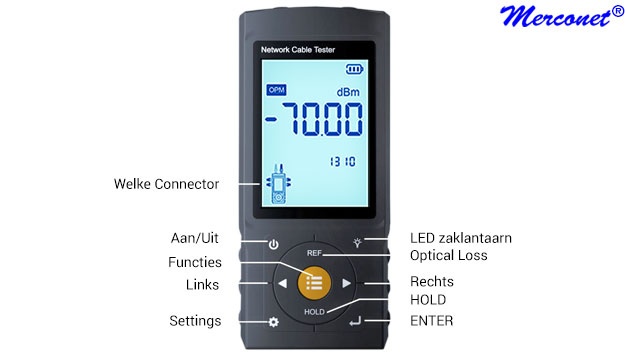

• OPM: 850/1300/1310/1490/1550/1625nm -70 tot +10 dBm
• OLS: (Optical Loss Test)  verschil meting voor verlies
• VFL 10 mWatt tot 10 Km voor MM (Multi Mode) en SM (Single Mode)
• CW puls 1Hz of 2Hz
• TDR Kabel lengte meter tot 600 meter open of kortgesloten
• POE in: IEEE802.3af/at/bt en Voltage
• PoE++ loop OUT: Meet  het opgenomen vermogen van de belasting
• POE in ontvanger: detecteert aanwezigheid POE
• Ethernet data indicatie: 100mbps 1000mbps

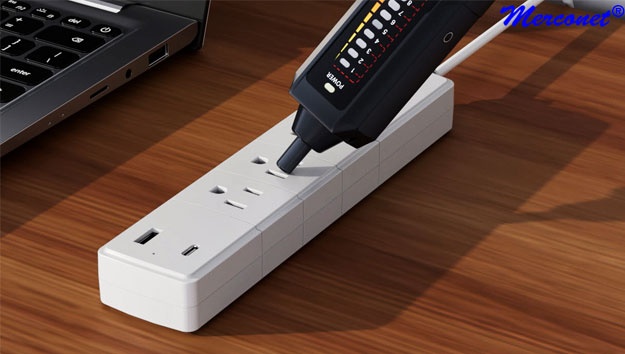

• Detectie 230V 50HZ en Fase of Nul
• LED Zaklantaarn Main unit en Ontvanger

Praktijk voorbeelden:

Bij een meeraderige kabel wordt aan een aderpaar de generator bevestigd, over het algemeen wordt er naar een paar gezocht. De rode en zwarte krokodilbek klem worden aan de beide aders van dit paar koper vast verbonden. Nu wordt met de ontvanger aan het andere uiteinde van de kabel zwevend gezocht naar het luidste signaal. Het paar met het sterkste geluid is de juiste. Bij gebouwbekabeling wordt de RJ plug in de aansluiting gestoken. Zwevend over het patchpaneel wordt naar de aansluiting gezocht. Degene met het luidste signaal is de juiste. Het zoeken van een enkele ader is mogelijk door de generator aan te sluiten aan de aarde of afscherming en de rode krokodilklem aan de te zoeken ader.

Zonnepanelen
De ATX2 kan een onderbreking vinden in een grid van PV (Photo-Voltaic) panelen. Zonder demontage van de panelen kan de onderbreking in de grid gevonden worden door met de ontvanger te zweven over de panelen. Zowel een onderbreking in het paneel als een losse connector wordt gevonden.

Detecteren signalen
De ontvanger is naast het gebruik voor het zoeken van aders ook te gebruiken voor velden zoals het 50Hz signaal van belaste vermogens kabel.

Onder spanning zoeken
Voor kabels en aders zoeken is de regel dat deze spanningsvrij gemaakt moeten worden en de kabel niet geïsoleerd word door metalen goten enz. In dat geval zal de ATX2 voldoen.
Onder spanning meting vergt dat er eerst gemeten moet worden welke spanning er op staat met bijvoorbeeld de GT30 voordeel is dat tevens de lengte van de kabel gemeten wat direct inzicht geeft waar hij eindigt. Wanneer mogelijk door dat lengte aangeeft waar de kabel eindigt maak dan deze kabel alsnog spanningsvrij. En als de kabelloop nog onderzocht voldoet de ATX2. In geval dat er onder spanning gemeten moet worden vergt dit inzicht van de gebruiker. Er zijn twee mogelijkheden. De AIJ4 welke aangesloten kan worden aan Aarde en aan NUL bij een aansluiting met maximaal 240 Volt. Dit betekend dat er een meting met de GT30 gedaan moet worden wat de NUL is. Dan is er de mogelijkheid van de AAT4 welke beschikt over een modulatie tang en hierdoor niet beperkt is door spanning op de kabel. Aandachtspunt van de AIJ4 en in meerdere mate de AAT4 is dat deze door hun hogere frequenties overspreken op andere leidingen. Dit doordat deze aangesloten zijn aan een gezamenlijke Aarde, zich bevinden in metalen stalen kabelgoten waar het signaal op wordt gemoduleerd en capacitieve koppeling wat naarmate de lengte langer is meer optreedt. Hierdoor gaat het signaal overspreken op andere kabels en/of de gehele kabelgoot en kan er niet meer selectief een kabel gevonden worden.

ATX3 Main unit ATX2
ATX4 Ontvanger ATX2
ATX5 RJ12 naar RJ12 kabel
ATX6 SC/ST connector
ATX9 RJ45 naar RJ45 kabel
ATY0 BNC naar krokodilbek kabel
ATY1 RJ45 naar BNC verloop
ATY3 USB naar USB C lader kabel
ATY4 Tas
Nederlandstalige gebruiksaanwijzing

 ANX1 Actieve remote 1-8
ANX2 Actieve remote 9-25
ANX3 Actieve Remote 9-255
CU03 Cursus koper infrastructuur 2 dagen
CU95 Netwerkcertificatie cursus
KO10 Instrumentkoffer medium (105 mm)
Optionele Zender MM/SM 850 tot 1625nm
